Лабораторные газовые хроматографы

Хроматографы серии 3000 были созданы с учетом полувекового опыта разработки и производства хроматографического оборудования, реализовав его на элементной базе, характерной для приборов нового тысячелетия. Покупка известного производителя газовых хроматографов и комплектующих к ним фирмы Chrompack в 1998 г. привело к слиянию коллективов лучших специалистов в области газовой хроматографии. Газовые хроматографы 3900, 3800 и 3380 вобрали в себя все лучшие разработки серии хроматографов СР9000, перенеся их на качественно новый уровень.
Сочетание проверенного дизайна инжекторов и детекторов хроматографов серии 3000 с такими новыми разработками, как пульсирующий пламенно-фотометрический детектор или микрокатарометр, позволило представить на рынок приборы, обеспечивающие как потребности рутинного поточного анализа, так и решение самых сложных исследовательских задач. Использование стандартного компьютерного протокола обмена TCP/IP и сетевого стандарта Ethernet позволило рассматривать газовые хроматографы серии 3000 в качестве полноправных членов локальной компьютерной сети (LAN) и упростило конфигурацию комплексных лабораторий, применяющих приборы разных типов.

Хроматограф СР3800

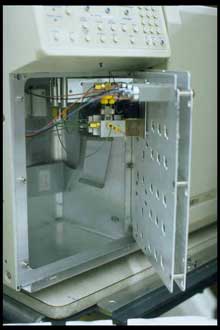

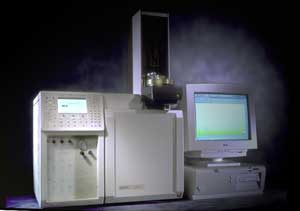

Хроматограф 3380

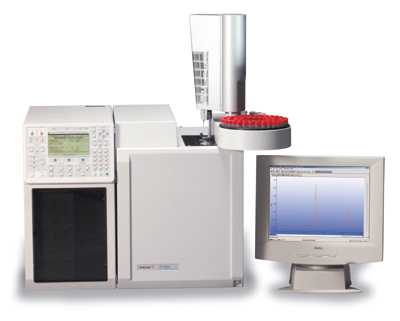

Хроматограф 3800

Хроматограф 3900

Анализаторы «под ключ»

Инжекторы (с ручным и электронным контролем потоков)

Детекторы (с ручным и электронным потоком)

Приставки к газовым хроматографам

Прибор дает возможность одновременно установить до 3-х инжекторов и детекторов разных типов. Электрометры детекторов (в прибор могут устанавливаться одновременно 3 платы) генерируют цифровой сигнал, передаваемый во внешнюю систему обработки данных через платы Ethernet. Для пользователей, предпочитающих другие системы регистрации или программные пакеты, хроматографы могут комплектоваться блоками ЦАП с трехканальным аналоговым выходом (0-1 В). Среди блоков ввода пробы можно упомянуть насадочные инжекторы 1041 и 1061, универсальный капиллярный инжектор 1079, блоки криогенного концентрирования / барботажа ТСТ 4010 и 4020, термостат для установки 6 пневматических кранов и т.п. Varian производит детекторы электронного захвата, термоионный, пульсирующий пламенно-фотометрический, пламенно-ионизационный и катарометры (обычный и микро-ДТП), а также устанавливает на хроматограф 3800 детекторы других производителей (фотоионизационный, детектор Холла, гелиевый ионизационный и др.) Инжекторы и детекторы оснащаются как ручным, так и электронным контролем потоков и давления.

Идеальный прибор для рутинных исследований в таких областях как фармакопейный и клинический анализ, определение примесей в спиртосодержащей продукции,  определение жирнокислотного состава, судебно-медицинская экспертиза, нефтеперерабатывающая промышленность и т.п. Прибор компактен ( ½ от пространства, необходимого для установки обычного лабораторного газового хроматографа) и не дорог.

Прибор представляет собой одноканальный газовый хроматограф с инжекторами 1177 (капиллярный с возможностью деления потока) и 1041 (насадочные колонки и капиллярные колонки 0.53 мм.) и детекторами ПИД и катарометр (с возможностью поддува газа для работы в режиме малых потоков). Прибор снабжен полным (инжектор и детектор) электронным контролем газовых потоков. Хроматограф выпускается со встроенной панелью управления и опцией контроля параметров с внешней компьютерной станции управления и обработки данных. Хроматограф 3900 имеет встроенный аналоговый выход детектора для подключения к системам обработки данных других производителей. С августа 2002 года выпускаеся вариант ГХ 3900, оснащенный газовым или жидкостным краном-дозатором. Кран монтируется на заводе-изготовителе непосредственно перед инжектором ("upstream"). В качестве жидкостного крана-дозатора используется кран Valco A4CI4WE с объемом 0.2 или 1.0 мкл, газового крана - Valco A4C6WE с петлей 250 мкл. Уникальное конструктивное решение позволяет использовать автосэмплеры 8400 и 8410 в сочетании с установленными кранами. легальными конфигурациями являются: LSV/GSV -> 1177/ПИД, LSV/GSV -> 1041/ПИД, LSV/GSV -> 1041/ДТП. Возможная установка инжектора 1177 с покрытием SilcoSteel. Для оптимизации ввода газовых проб возможна установка газового крана-дозатор после инжектора ("downstream"). Установленные краны также снабжены системой электронного контроля потоков.

Отличительной особенностью прибора является полноразмерный термостат, позволяющий устанавливать колонки на держателях как 5-ти так и 7-ми дюймового диаметра (индустриальный стандарт). Для удобства пользователя, крышка хроматографа снабжена транспортными роликами и может сдвигаться вместе с установленным на нее автосэмплером 8400 или 8410 для проведения работ по рутинному обслуживанию инжектора. Размонтирование и дополнительная юстировка автосэмплера не требуется.

Анализаторы «под ключ»

Отдел «Custom Solution», состоящий из хроматографистов с большим опытом работы, не только подбирает оптимальную конфигурацию оборудования, но и комплектует прибор, проводит заводское тестирование на пробах, соответствующих объектам пользователя, и поставляет хроматографы в комплекте с разработанной методикой и результатами фабричных тестов.

Для подбора оптимальной конфигурации для Вашей задачи специалистами отдела необходима наиболее полная информация по специфике Вашей пробы.

Мы производим анализаторы 3-х уровней:

Стандартная конфигурация

Специалистами отдела разработаны более 50 т.н. "стандартных конфигураций". Стандартная конфигурация - это полноценный газохроматографический канал, включающий систему ввода пробы, необходимую конфигурацию кранов и детекторов. Все каналы проверены на "легальность" конфигурации специалистами завода до отгрузки тестируются на функциональность. Возможно сочетание нескольких стандартных конфигураций в одном хроматографе. Стоимость стандартной конфигурации равна стоимости включенных в нее компонентов. При поставке в стандартную конфигурацию включается универсальный держатель колонок, позволяющий монтировать и обслуживать все необходимые колонки вне хроматографа и устанавливать их в термостат как единое целое, а также систему ввода газовой пробы на правой стенке хроматографа.

Анализатор

Для наиболее часто встречающихся типовых задач, Varian разрабатывает и поставляет т.н. "анализаторы". Анализатор - это сконфигурированный под конкретную задачу газовый хроматограф, включающий в себя не только необходимые функциональные компоненты, но и подробную документацию, аналитический метод и т.п. Примеры некоторых анализаторов для типовых задач, возникающих при работе с пробами нефти и природного газа приведены на Для наиболее часто встречающихся типовых задач, Varian разрабатывает и поставляет т.н. "анализаторы". Анализатор - это сконфигурированный под конкретную задачу газовый хроматограф, включающий в себя не только необходимые функциональные компоненты, но и подробную документацию, аналитический метод и т.п. Примеры некоторых анализаторов для типовых задач, возникающих при работе с пробами нефти и природного газа приведены на соответствующей странице раздела "Varian рекомендует". Анализаторы тестируются на стандартах, содержащих определяемые аналиты в типовой матрице. Результаты тестирования также поставляются вместе с приборами и воспроизводятся на месте при установке прибора сервис-инженерами фирмы.

Custom Solution

Прибор, сконфигурированный специалистам отдела для конкретной уникальной аналитической задачи. Разработка конфигурации требует предоставления полной информации о специфике пробы и определяемых аналитах. Прибор комплектуется полной документацией, включая описание аналитических режимов и результатов тестирование. Тестирование производится на стандарте, соответствующем пробе клиента, который также входит в комплект поставки. Возможно тестирование прибора на пробе заказчика.
