Лабораторные системы контроля хроматографического оборудования оптимальны для небольших лабораторий, преимущественно работающих с приборами одного поставщика. Системы позволяют подключать до 4-х многоканальных приборов разного типа к одному компьютеру ("рабочей станции") и состоят из 2-х программных блоков - блока сбора и обработки хроматографических данных (Data Acqusition) и блока управления приборами (Instrument Control).

Star Workstation - программное обеспечение, созданное на фирме Varian и рассчитанное на работу с лабораторными газовыми хроматографами серии 3000, портативными газовыми хроматографами и жидкостными хроматографами Star LC и ProStar PrepStar. Программное обеспечение Star Workstation дополняется пакетами Star Finder (фоновая база аналитических данных) и Star Custom Report Writer (интерактивный редактор форм отчетов), которые обеспечивают полную совместимость с требованиями «хорошей лабораторной практики» (GLP) и протоколов контроля качества QC&QA. При необходимости соблюдения правил протокола электронных документов FDA 21CFR11 разработана версия с повышенным уровнем безопасности Star Workstation 6.0. При использовании этой версии различные уровни функций программного обеспечения доступны пользователям с разными приоритетами. Рабочий журнал расширен до уровня, необходимого при проведении независимого аудита. Добавлена возможность введения электронной подписи в формате Adobe Acrobat в протокол испытаний.

Для пользователей приборов серии CP продолжают поддерживаться и модернизироваться программные пакеты на основе CP Maitre Elite. Этот пакет представляет собой вариант хроматографического пакета EZChrom Elite и позволяет обеспечивать работу портативных и лабораторных газовых хроматографов.

Для обеспечения совместимости обоих пакетов разработана единая программная платформа, позволяющая создавать прикладные программы, работающие в любой среде.

Среди дополнительных возможностей - специализированное программное обеспечение, создаваемое по требованию пользователя, расширенный набор макросов, такие программы как:
- ValveControl32 для контроля автоматизированных кранов Valco,
- I/O Control32 для контроля внешних реле (контактный и 4-20мА),
- млink32 для нормализации данных, получаемых по разным каналам, создания новых форм отчетов, импорта и экспорта данных, расчета теплотворной способности природного газа по BTU и ASTM,
- PCI1000Com для совместимости с индустриальными стандартными информационными сетями

Для сбора аналоговых сигналов взамен применявшейся ранее 2-х канальной платы АЦП (устанавливаемой в слот ISA компьютера), используется внешний блок Star 800 MIB (Module Interface Box), подключающийся к компьютеру через порт Ethernet 10BaseT. В блоке могут устанавливаться до 4-х каналов АЦП и серийный порт для управления старыми моделями газовых хроматографов 3400, 3600 и автосэмплером 8200. Работая под управлением ПО Galaxie, Star 800 MIB превращается в уникальный многоцелевой независимый сетевой блок, позволяющий управлять приборами, использующими стандарты Ethernet, GPIB (IEEE 488), серийные RS 232 и 422, и, фактически, заменяет компьютерную рабочую станцию.

Для работы в режиме препаративной хроматографии возможно использование как пакета Star Workstation в упрощенном варианте (LC Prep), так и программного обеспечения LC ReSponder, разработанным фирмой R&S Technologies и вошедшей в состав Varian, Inc. в 2000 г. Эта программа позволяет управлять препаративными хроматографами, детектировать пики и координировать работу внешних устройств, таких, как коллектор фракций.

Клиенты, использующие промышленную препаративную хроматографию предъявляют к программному обеспечению совершенно другие требования , по сравнению с исследователями, работающими в аналитических лабораториях. Вместо мощного пакета для количественного анализа и интенсивных графических интерфейсов и редакторов отчетов, производственникам необходимы простота использования программной оболочки, легкость настройки и тщательный контроль процессов, детальная электронная документация всех событий в соответствии с требованиями "хорошей практики производства" (GMP) и 21 CFR Part 11.

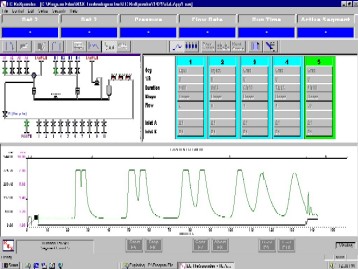

LC ReSponder индивидуально конфигурируется на заводе-производителе под конкретные модули, соответствующие поставляемой препаративной системе. Это позволяет скрыть от клиента излишние расширенные возможности и свести программный интерфейс к одному экрану, отражающему хроматограмму, состояние системных модулей и последовательность процессов в реальном времени.

Программное обеспечение позволяет также программировать процесс, включая повторный ввод пробы, ресайклинг растворителя, отбор фракций и т.п. в интерактивном режиме.

Системы программного обеспечения масс-спектрометров интегрированы с хроматографическим пакетом Star Workstation и предназначены для обеспечения масс-спектральных функций приборов 2100, 2200 Saturn Win и 1200> Paw). Системы включают в себя:

В настоящий момент ведется работа по интегрированию обоих пакетов в один, совмещающий наиболее мощные и удобные для пользователя возможности и позволяющий контролировать все параметры всех выпускаемых фирмой ГХ/МС и ВЭЖХ/МС.

В ноябре 2001 года Фирма Varian приобрела компанию JMBS Developments, S.A. (Гренобль, Франция), занимающуюся разработкой хроматографических программных и продуктов клиент-сервер и полностью соответствующих требованиям FDA regulation 21 CFR 11. В результате совместных работ в марте 2002 года анонсирован новый программный пакет Galaxie, созанные на основе ПО Diamir.

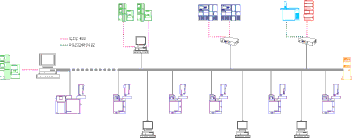

Galaxie - наиболее мощная хроматографическая система управления и обработки данных, работающая в архитектуре "клиент-сервер" и обеспечивающая практически неограниченные возможности для лабораторий, использующих большое количество приборов разных производителей. Сервер может одновременно контролировать любой прибор, находящийся в локальной сети и обрабатывать любые данные, поступающие в систему. Galaxie контролирует не только приборы и устройства (как MIB 800, позволяющий обрабатывать любой аналоговый сигнал), производимые фирмой Varian, но и приборы других производителей (HP/Agilent, Waters). Ведется работы по расширению круга поддерживаемых приборов (PE, Bio-Tek/Kontron, Jasco и др.). Galaxie позволяет сводить множество используемых протоколов в единую сеть, соответствующую современным индустриальным стандартам и основанную на технологии Ethernet.

Существенным преимуществом этого пакета является возможность его постадийной достройки. Пользователь может приобрести программное обеспечение в варианте "рабочей станции", а затем расширить его на сеть до 255 компьютеров и 255 приборов. Структурно пакет состоит из базовой лицензии (достраиваемой шагами по 1, 5 или 10 пользователей), одного или нескольких "приборных каналов" (устройство или синхронизированной набор модулей) и, по необходимости, - отдельно стоящих блоков MIB 800. Система работает в среде с одним или множественными доменами и, помимо базовых хроматографических функций, может дополняться пакетами "хроматографических отпечатков пальцев" (Peak Matching Software), редакторами данных и отчетов, пользовательскими пакетами (написанными на Delphi, Visual Basic или Visual C++) и т.п. Особенное внимание уделено простоте и удобству работы с программным обеспечением, необходимому для пользователей, имеющий средний уровень компьютерной грамотности.

Программное обеспечение гарантирует повышенную достоверность идентификации, позволяя использовать абсолютные, относительные времена удерживания и индексы Ковача. Возможно проведение калибровки в интерактивном режиме на экране ПК. Широкий набор отчетов может дополняться специфическими расчетами пользователя и возможностью сведения всех данных и режимов анализа в одном протоколе. Для обработки множества хроматограмм предусмотрены упрощенные сводные отчеты, не требующие навыка работы с базами данных.
